目前市面上主要有兩種耐磨鋼板，一種是耐磨復(fù)合鋼板，另一種是熱處理耐磨鋼板，比如JFE-EH C400、DILLIDUR 400、NM400等。如何選擇這兩種耐磨鋼板，需要了解兩種鋼板之間的區(qū)別，下面從幾方面進(jìn)行一下對(duì)比：

　　一、定義

　　耐磨復(fù)合鋼板是指在普通鋼板的基板上通過(guò)堆焊方法復(fù)合高合金耐磨層，結(jié)合耐磨層的耐磨性能和基板的承載、變形能力和可焊接性能。耐磨層的硬度一般在HRC52-64之間。

　　熱處理耐磨鋼板是指低合金鋼板在軋制過(guò)程中淬火硬化，或?qū)Φ秃辖痄摪暹M(jìn)行熱處理淬火硬化后的鋼板，有時(shí)也稱為調(diào)質(zhì)鋼板。硬度一般在HB360-550。

　　二、耐磨機(jī)理和耐磨性能

　　耐磨復(fù)合鋼板的耐磨層是高合金成分，金相組織中有大量高硬度合金碳化物（HV1600左右）鑲嵌在基體上，起抗磨作用的主要是碳化物。耐磨層的實(shí)際微觀硬度遠(yuǎn)高于測(cè)定的宏觀硬度，其強(qiáng)化方式與硬質(zhì)合金相同。雖然耐磨層硬度很高，但可承載強(qiáng)度很低，另外，基板為普通鋼板，并不具有耐磨性能。

　　熱處理耐磨鋼板是整體淬火硬化，通體都具有耐磨性，金相組織中主要是馬氏體，使整體硬度和強(qiáng)度得到大大提高，微觀硬度和宏觀硬度基本相同。

　　三、耐溫性能

　　耐磨復(fù)合鋼板的耐磨層是高合金成分，在一定的溫度下還有二次硬化的效果，一般能在650℃以下工作。

　　熱處理耐磨鋼板在高于250℃使用就逐漸退火失去硬度，使耐磨性能大大下降。熱切割和焊接過(guò)程也會(huì)在熱影響區(qū)產(chǎn)生硬度下降。

　　四、可加工性能

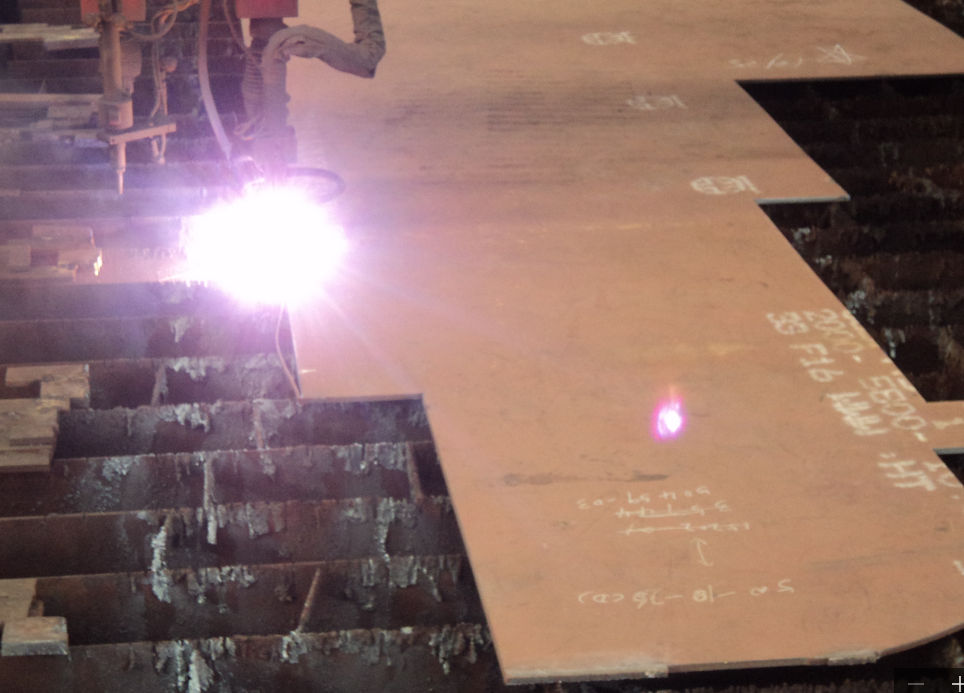

　　耐磨復(fù)合鋼板熱切割時(shí)一般只能采用等離子切割，成型受限制較多，折彎性能遠(yuǎn)不如熱處理耐磨鋼板，高合金堆焊層基本無(wú)法實(shí)現(xiàn)機(jī)加工，焊接也只能在基板上進(jìn)行。

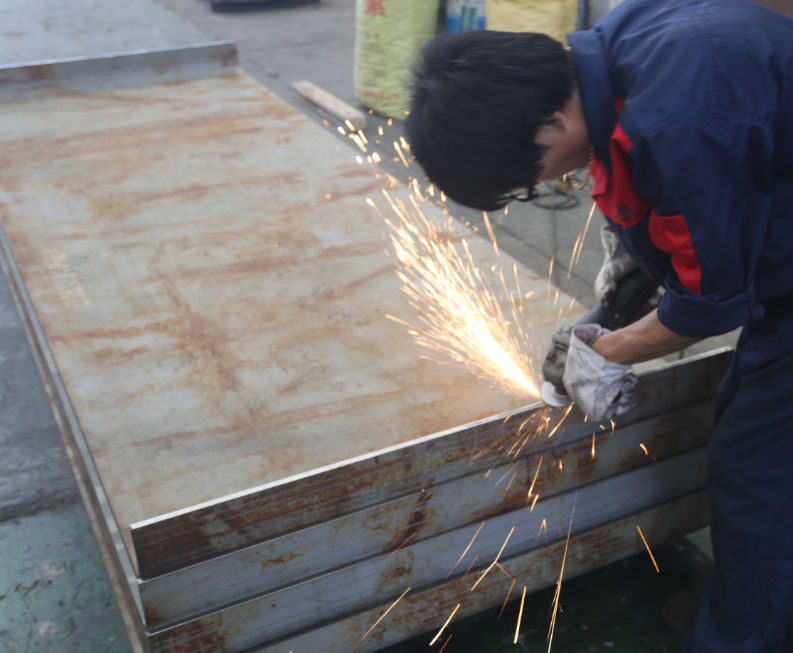

　　熱處理耐磨鋼板可適用所有的切割下料方式，折彎成型性能較好，在遵從一定工藝的情況下，機(jī)加工和焊接也可以可靠地實(shí)現(xiàn)。

更多信息和服務(wù)：
耐磨鋼板切割下料
JFE耐磨鋼板
DILLIDUR耐磨鋼板
