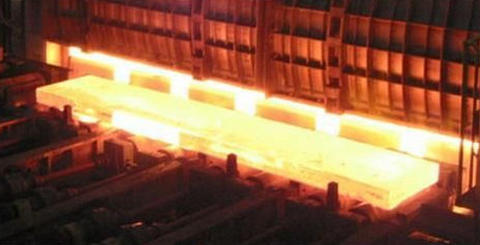

耐磨板是一種常用的工具鋼,為了進(jìn)一步提高其的硬度和耐磨性,保證其使用的時(shí)間更長(zhǎng),必須經(jīng)過(guò)退火、淬火、回火等一系列過(guò)程。這是復(fù)雜的過(guò)程。

　　退火的目的是消除應(yīng)力,降低硬度,使顯微組織均勻,便于淬火。退火溫度一般為860~880℃。淬火時(shí)由于它的導(dǎo)熱性差一般分兩階段進(jìn)行。先在800~850℃預(yù)熱(以免引起大的熱應(yīng)力),然后迅速加熱到淬火溫度1220~1250℃,后油冷。

　　工廠均采用鹽爐加熱。淬火后因內(nèi)部組織還保留一部分(約30%)殘余奧氏體沒(méi)有轉(zhuǎn)變成馬氏體,影響了高速鋼的性能。為使殘余奧氏體轉(zhuǎn)變,進(jìn)一步提高硬度和耐磨性,一般要進(jìn)行2~3次回火,回火溫度560℃,每次保溫1小時(shí)。
