1 背景

　　耐磨鋼板相比普通鋼材，受巖石和砂土磨損時磨損量比較少，廣泛應(yīng)用在基礎(chǔ)建設(shè)不可或缺的土木、建筑、產(chǎn)業(yè)機械以及資源開采用礦山機械等領(lǐng)域。隨建設(shè)工作效率提高及資源需求高漲，耐磨鋼需求不斷增加，同時對耐磨鋼性能提出更高要求。日本JFE鋼鐵公司作為耐磨鋼板供應(yīng)廠商，自1955年開始生產(chǎn)銷售耐磨鋼板EVERHARD，響應(yīng)顧客的各種要求不斷進(jìn)行技術(shù)改進(jìn)?，F(xiàn)在，EVERHARD耐磨鋼板年產(chǎn)10萬t以上，不僅在日本銷售，還遠(yuǎn)銷到世界各國。本文介紹JFE耐磨鋼板EVERHARD產(chǎn)品及其特性。

2 EVERHARD產(chǎn)品特性

2.1 EVERHARD系列產(chǎn)品

EVERHARD系列產(chǎn)品和特性如表1所示。一般來說，耐磨鋼板表面硬度越高耐磨性越好。JFE鋼鐵公司開發(fā)了很多產(chǎn)品，這些產(chǎn)品不僅對應(yīng)表面硬度等級，還具備各種各樣的特點，滿足更廣泛的用途需求。

“Standard系列”，通過合金設(shè)計和特殊熱處理工藝保證表面硬度?！癓E系列”，在保證表面硬度基礎(chǔ)上，還保證-40℃的低溫韌性，能夠在寒冷地區(qū)使用，提高對外部沖擊造成損傷和冷彎加工的安全性?！癈系列”，開發(fā)目的是保證彎曲加工時的形狀精度，表面硬度變化范圍窄。表示硬度的數(shù)字（400、450）是表面硬度范圍的中間值，“Standard系列”和“LE系列”開發(fā)了系列產(chǎn)品?！癆lloy系列”，最大板厚101.6mm，根據(jù)客戶需求還可以生產(chǎn)超過101.6mm的特厚板和5mm的薄板。

2.2耐磨性

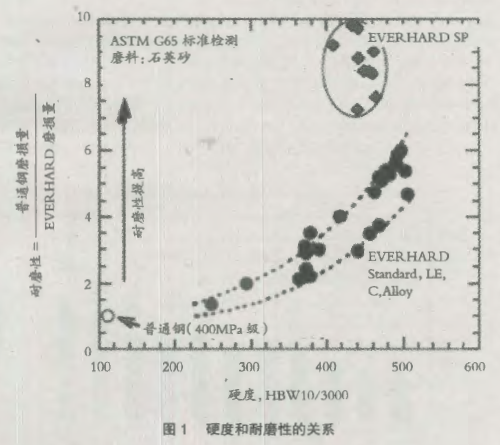

　　EVERHARD耐磨性和表面硬度的關(guān)系如圖1所示。依據(jù)ASTM G 65標(biāo)準(zhǔn)采用Rubber Wheel檢測EVERHARD和400MPa級普通鋼磨耗量之比表示其耐磨性。EVERHARD硬度等級越高耐磨性越好，HB400級約為400MPa級普通鋼3倍，HB450級鋼約為4倍，HB500級鋼約為5倍，耐磨性優(yōu)異。

2.3低溫韌性（LE系列）

　　EVERHARD “LE系列”，通過獨特的微合金技術(shù)和熱處理工藝細(xì)化微觀組織，保證-40℃夏比沖擊功。由于隨板厚增加低溫韌性下降，過去對板厚進(jìn)行限制。為了響應(yīng)大型自卸車和挖掘機對厚板的需求，將EVERHARD 360LE的最大板厚從過去的32mm擴大至60mm，同時開發(fā)了新產(chǎn)品EVERHARD 400LE（最大的板厚50.8mm）。據(jù)此，“LE系列”適用范圍進(jìn)一步擴大，為提高建設(shè)、產(chǎn)業(yè)機械安全性和長壽命做出貢獻(xiàn)。

2.4彎曲加工性

　　EVERHARD耐磨鋼板可以進(jìn)行沖壓和卷曲等冷彎加工，推薦使用最小彎曲半徑，施工時請注意參照詳細(xì)目錄。新開發(fā)的“C系列”產(chǎn)品，表面硬度嚴(yán)格限制在很窄的范圍內(nèi)，可以很容易調(diào)整彎曲條件提高加工精度。

2.5焊接性

EVERHARD產(chǎn)品是高硬度、高強度鋼板，因此焊接冷裂傾向很高，通過合適的焊接工藝可以避免焊接冷裂紋發(fā)生。冷裂紋一般因為擴散氫脆化在焊縫或熱影響部產(chǎn)生，所以選擇正確的焊接并嚴(yán)格管理同時進(jìn)行合適的預(yù)熱，就能避免冷裂紋發(fā)生。 “C”系列產(chǎn)品推薦預(yù)熱溫度如表2所示，使用低氫型焊條手工電弧焊或?qū)嵭暮附z氣體保護焊接進(jìn)行斜y形坡口裂紋試驗（JIS Z 3158）得出。該試驗方法拘束度大，在實際施工時根據(jù)拘束大小可以簡化焊接工藝降低預(yù)熱溫度。

2.6全面標(biāo)記

　　為方便識別落料后的鋼板，應(yīng)用戶要求，對EVERHARD產(chǎn)品整個鋼板表面均印刷產(chǎn)品規(guī)格等 “全面標(biāo)記”， 對應(yīng)底漆涂裝。

3 結(jié)論

介紹了JFE鋼鐵公司耐磨鋼板EVERHARD的特性，今后將根據(jù)使用用途和環(huán)境不斷開發(fā)新產(chǎn)品，并致力提高產(chǎn)品質(zhì)量， 以滿足用戶不斷增長的需求。
