DILLIDUR 500V

水淬耐磨鋼

DILLIDUR 500V為出廠交貨狀態(tài)平均硬度達(dá)500 HBW（針對(duì)較低厚度范圍）的耐磨鋼，其機(jī)械性能通過淬火獲得。

DILLIDUR 500V推薦在極高磨損環(huán)境中使用，同時(shí)它還具有優(yōu)良的可加工性能，尤其是焊接性能。

應(yīng)用實(shí)例：土方機(jī)械、裝載機(jī)械、挖泥船、翻卸式礦車、輸送設(shè)備、自卸車、刀刃、切斷破碎機(jī)、廢物處理及回收設(shè)備等。

產(chǎn)品描述

供貨尺寸
DILLIDUR 500V可供厚度為8mm（1/3英寸）到100mm（4英寸），詳情參見供貨大綱。其它尺寸要求可另議。

化學(xué)成份
基于熔煉分析，各成份適用以下極限值（%）

根據(jù)厚度不同，選用下列一種或幾種合金元素，以控制材料淬透性：

鋼水經(jīng)全鎮(zhèn)靜和細(xì)晶?；幚?。

碳當(dāng)量參考值：

¹⁾ CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15

²⁾CET =C+(Mn+Mo)/10+(Cr+Cu)/20+Ni/40

交貨狀態(tài)
控溫水淬

交貨狀態(tài)機(jī)械性能

硬度
室溫表面硬度：板厚≤30mm，470-530 HBW

板厚>30mm ，450-530 HBW

橫向試樣室溫拉伸試驗(yàn)（20mm（0.8英寸）厚鋼板參考值）
抗拉強(qiáng)度：1600 MPa(232 ksi)
屈服點(diǎn)：1100 MPa(160 ksi)
延伸率：9% （lo = 0.65 √So)

DILLIDUR盡管具有很高的拉伸性能，但不適用于強(qiáng)調(diào)安全性的應(yīng)用，此時(shí)，請(qǐng)選用高強(qiáng)度鋼板DILLIMAX。

縱向試樣V缺口夏比沖擊試驗(yàn)（20mm（0.8英寸）厚鋼板參考值）
韌性：-20°C（-4°F），25 J

試驗(yàn)
表面布氏硬度每爐（40噸）測(cè)試一次。

鋼板標(biāo)識(shí)
在無其它約定的情況下，鋼板的鋼印標(biāo)識(shí)至少包括以下內(nèi)容：

• 牌號(hào)（DILLLIUR 500V）
• 爐號(hào)
• 母板號(hào)和鋼板號(hào)
• 鋼廠標(biāo)志
• 檢驗(yàn)員標(biāo)志

加工性能

用戶采用的整套加工工藝及應(yīng)用技術(shù)對(duì)由本材料制造出的產(chǎn)品的可靠性至關(guān)重要。應(yīng)確保設(shè)計(jì)、構(gòu)造和加工方法適用于本材料，符合加工者須遵循的最新加工工藝要求及產(chǎn)品的目的用途要求。用戶應(yīng)自行選擇合適的材料，在兼顧本材料高強(qiáng)度和高硬度特性的同時(shí)，應(yīng)遵循符合EN 1011-2(焊接）和CEN/TR 10347（成型）中的推薦，以及關(guān)于安全生產(chǎn)的國(guó)家規(guī)范。

冷成型
盡管DILLIDUR 500V具有高硬度和高強(qiáng)度的特性，但仍可通過折彎進(jìn)行冷成型。應(yīng)注意的是，隨著屈服強(qiáng)度的提高，同樣厚度鋼板所需的成型力也要提高，回彈力也會(huì)加大。為避免邊緣開裂的危險(xiǎn)，應(yīng)打磨冷彎區(qū)域的火焰切割邊或剪切邊。另外，還建議對(duì)在折彎時(shí)承受張應(yīng)力的折彎外側(cè)邊緣進(jìn)行輕微原話過渡處理。

加工過程中，須采取必要的安全措施，以防工件在成型中萬一出現(xiàn)斷裂而造成的人身傷害。

在不產(chǎn)生表面缺陷的情況下，冷成型一般可滿足以下指標(biāo)（t為板厚）：

熱成型
由于DILLIDUR 500V的硬度是在奧氏體化溫度加速冷卻中獲得的，要想在熱成型后硬度無明顯下降，只有在熱成型后重新進(jìn)行淬火處理才有可能實(shí)現(xiàn)。然而，重新淬火后獲得的硬度可能有別于鋼板出廠時(shí)測(cè)量到的硬度，這是因?yàn)榧庸ご慊鹪O(shè)備的冷卻效率一般都低于生產(chǎn)鋼板時(shí)的淬火設(shè)備。

本材料可在加熱至約200°C（390°F），硬度不會(huì)顯著下降。

火焰切割和焊接
火焰切割應(yīng)遵循以下最低預(yù)熱溫度：板厚26mm以下，60°C（140°F），板厚26~70mm，120°C（248°F）；板厚70mm以上，150°C（302°F）。

手工電弧焊應(yīng)選用低殘留濕氣的堿性包敷焊條（必要時(shí)，應(yīng)按焊條生產(chǎn)商的要求進(jìn)行干燥處理）。

此外，以下幾點(diǎn)建議也應(yīng)予以考慮：

• 關(guān)于DILLIDUR 500V預(yù)熱的更多資料，請(qǐng)參見技術(shù)手冊(cè)“DILLIDUR —— 抗磨損概念”。無論如何都必須避免超過200°C（390°F）的預(yù)熱，因?yàn)樗鼘⒃斐捎捕认陆担▍⒁娤聢D）。
• 定位焊、根部焊道和填充焊道最好選用低屈服強(qiáng)度焊材。如果焊接點(diǎn)需要承受磨損，也只在最后的焊道使用可產(chǎn)生與母板相匹配硬度的耐磨焊材。

熱處理

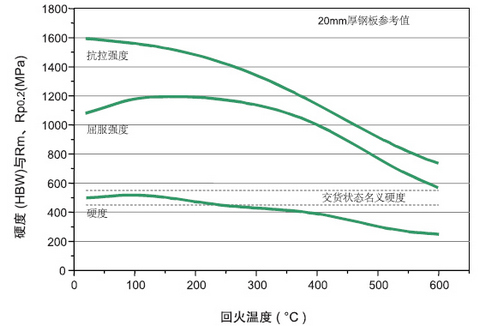

下圖顯示了硬度和強(qiáng)度隨熱處理溫度的一般變化：

機(jī)械加工
DILLIDUR 500V加工可使用高速鋼鉆頭，尤其是鈷合金高速鋼鉆頭。如果采用適當(dāng)?shù)倪M(jìn)鉆速度和鉆速配合，則鉆頭可以實(shí)現(xiàn)滿意的使用壽命。

一般交貨技術(shù)要求

除另有約定外，一般交貨技術(shù)要求使用EN 10021標(biāo)準(zhǔn)。

公差

除另有約定外，公差要求參照EN 10029，厚度適用A級(jí)別。

表面質(zhì)量

除另有約定外，參照EN 10163-2標(biāo)準(zhǔn)，適用A2級(jí)別。

總注

如有本資料未涉及的其它特殊要求，請(qǐng)?jiān)谟嗀浨芭c我們協(xié)商。本資料介紹內(nèi)容為產(chǎn)品描述，并可能不定期更新。

關(guān)于DILLIDUR 500V的應(yīng)用和加工，更詳細(xì)資料請(qǐng)參見技術(shù)手冊(cè)“DILLIDUR —— 抗磨損概念”。
